Beckhoff 中國

公司簡介：

倍福（Beckhoff）是一家專注于自動化新技術的德資企業，創立于 1980 年，總部位于德國威爾市。公司所生產的工業 PC、現場總線模塊、驅動產品和TwinCAT自動化軟件構成了一套完整的、相互兼容的控制系統，可為各個工控領域提供開放式自動化系統和完整的解決方案。經過 30 多年的發展和努力，倍福已在世界各地設立 30 多家分支機構，加上全球的合作伙伴，業務遍及 70 多個******和地區。

公司傾力推廣的 EtherCAT 實時工業以太網于 2014 年成為中國******推薦性標準，并已入編工信部的《******智能制造標準體系建設指南》。倍福作為 PC 控制技術的*********和工業 4.0 的踐行者，可為智能制造提供核心支撐技術。公司基于 PC 的控制技術使用高性能的現代處理器，將 PLC、可視化、運動控制、機器人技術、安全技術、狀態監測和測量技術集成在同一個控制平臺上，可提供具有良好開放性、高度靈活性、模塊化和可升級的自動化系統，全面提升智慧工廠的智能水平。

應用領域：

倍福（Beckhoff）主要應用于木材加工機械 樓宇自動化  塑料機械  舞臺及娛樂設備  風力發電機組  包裝機械  機床  水處理  光伏行業  成型工藝/ 鋼板加工  輪胎及橡膠行業  汽車行業  過程工程和工藝  機器人技術  搬運和裝配技術  門窗加工機械  印刷和造紙機械等。

產品類別：

采用 Intel? Core? i 處理器的面板型 PC

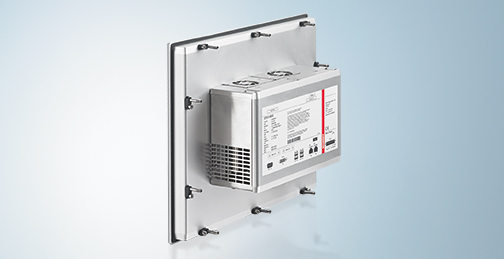

CP22xx

CP22xx | 采用 Intel? Core? i 處理器的面板型 PC

適合控制柜安裝的高性能多點觸控面板型 PC

CP22xx 系列適合控制柜安裝的面板型 PC 是將多點觸控的現代操作理念和具有時代感的優雅設計wm****結合的產物。它專為安裝在控制柜正面而設計。CP22xx 系列將可靠的倍福控制面板設計與xj****的工業 PC 技術融為一體，可為各種應用場合提供合適尺寸的顯示器 — 橫屏或豎屏（水平/垂直）。CP22xx 系列工業 PC 配備高度集成的 3.5 英寸主板，若結合在 Windows 7 Professional、Windows 7 Ultimate 或 Windows Embedded Standard 7 下運行的的高性能 TwinCAT 自動化軟件，CP22xx 系列可為機械制造和設備工程應用提供一個功能強大的平臺。

CP22xx 系列面板型 PC，配備 Intel? Celeron? 或 Intel? Core? i3、i5 或 i7 處理器，配備 1 塊或 2 塊硬盤、SSD 或 Cfast 卡或兩者結合。它的主板上集成了一個 RAID 控制器、兩個相同的硬盤，SSD 或 CFast 卡可以鏡像。

CP22xx 采用的是 24 V DC 電源模塊，也可選擇配備集成式不間斷電源（UPS）為其供電。電池組可以從外部進行連接，安裝在靠近 PC 的 DIN 導軌上。

數據介質、風扇和系統時鐘鋰電池可以從風扇蓋后下方拆裝。

由于 CP22xx 已經配備了兩個獨立的以太網接口，因而它十分適合作為一個緊湊型中央處理單元，用于 EtherCAT 控制系統。它有一個空閑的迷你 PCI 插槽，可使用不同的現場總線卡或一個獨立的第三方以太網接口。用于在失電時安全保存數據的 NOVRAM 也可插入到迷你 PCI 插槽中。

兩個空閑的 PCIe 插槽可以選擇性地集成在 PC 外殼中，從而能夠?qū)?PC 進行擴展，例如，用額外的以太網口。

*TwinCAT 3 性能等級定義各個具體 TwinCAT 3 產品的訂貨號。請點擊 這里查看 TC3 性能等級概覽。

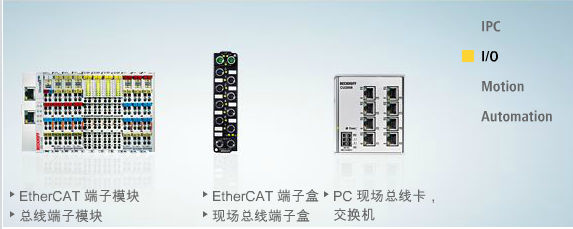

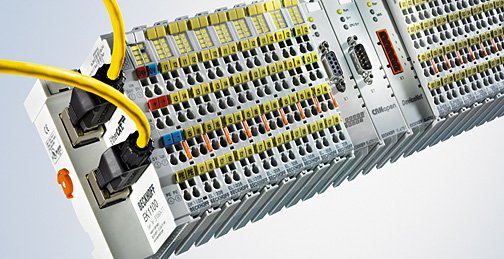

Beckhoff EtherCAT 端子模塊

與 Beckhoff 的總線端子模塊類似，EtherCAT 端子模塊系統是由電子端子模塊組成的模塊化 I/O 系統。與總線端子模塊不同的是，現場總線信號在總線耦合器內的內部、獨立于現場總線的端子模塊上執行，EtherCAT 在傳輸至獨立的端子模塊時仍保留完整的協議。除帶有 E-bus 接口的 EtherCAT 端子模塊之外，也可通過 EtherCAT 總線耦合器 BK1120 來連接帶有 K-bus 接口的成熟的標準總線端子模塊。這樣可確保 Beckhoff 新老產品與廣泛使用的系統之間的兼容性和連續性。為您現有和未來的投資提供有力保障。

結構

堅固的外殼、安全可靠的觸點和性能穩定的電子元件是 Beckhoff 公司組件的顯著特點。一個 I/O 站由一個 EtherCAT 耦合器和幾乎任何數量的端子模塊構成。EtherCAT 系統***多可容納 65535 個設備，因此整個網絡規模幾乎是無限制的。

電子端子模塊與 EtherCAT 耦合器直接相連。端子模塊間采取直接插入的連接方式，無需其它操作。這意味著每一個電子端子模塊都可被獨立替換。這些端子模塊可以安裝在標準的 DIN 導軌上。除了水平安裝方式外，也可采取其它安裝方式。.

與 Beckhoff 總線端子模塊一樣，EtherCAT 端子模塊外部輪廓wm****的與端子模塊外殼的尺寸匹配。一個帶 LED 的清晰排列的連接面板顯示狀態和可抽拉的觸點標簽，以確保在現場區分清楚。3 線制連接方式帶有一個額外的保護導體接口，可以直接連接傳感器和執行器。

信號混合不受限制

相對應的 EtherCAT 端子模塊適用于全球自動化領域內任何常用的數字量和模擬量信號類型。傳統的現場總線設備（如 PROFIBUS、CANopen 或 DeviceNet）都可通過本地現場總線主/從端子模塊被輕松集成入 EtherCAT 系統。免除了在 PC 的 PCI 插槽上增加現場總線主站卡。通過交換機端子模塊可在本地集成任何一臺以太網設備。

EtherCAT 端子模塊對通道數作了細分，使所需的 I/O 通道達到位精度。數字量 EtherCAT 端子模塊設計為 2、4 或 8 通道。針對標準的模擬量信號 ±10V，0…10V，0…20mA 及 4…20mA 可提供 1、2、4、8 通道型號的總線端子模塊，其外殼均為標準型號。

靈活的連接系統

EtherCAT 端子模塊系統提供了不同的連接方式，可以適應各個具體應用場合。ELxxxx 系列的 EtherCAT 端子模塊的外殼中包含各種電子元件和連接層。ESxxxx 系列的 EtherCAT 端子模塊帶一個可插拔連接層。在維修時，可以從機箱頂部將 ES 系列總線端子模塊中作為插拔式連接器的整個線路拆卸下來。

EtherCAT

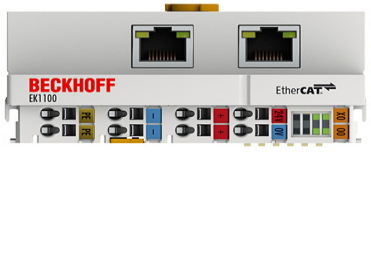

EK1100

 EK1100 | EtherCAT 耦合器

EK1100 耦合器用于連接 EtherCAT 與 EtherCAT 端子模塊（Elxxxx）。一個站點由一個 EK1100 耦合器、任意多個 EtherCAT 端子模塊和一個總線末端端子模塊組成。該耦合器將來自 Ethernet 100BASE-TX 的傳遞報文轉換為 E-bus 信號。

耦合器通過上面的以太網接口與網絡相連。下面的 RJ45 接口可用于連接同一網段上的其它 EtherCAT 設備。在 EtherCAT 網絡中，可將 EK1100 耦合器安裝在以太網信號傳輸段（100BASE-TX）中的任意位置，但不能直接安裝在交換機上。耦合器 BK9000（用于 K-bus 組件）可直接與交換機相連。

部分代表型號：

Beckhoff 技術支持&技術服務：

Beckhoff及其合作伙伴活躍于世界各地，提供全方位的技術服務和技術支持，確?？焖賲f(xié)助解決與 Beckhoff 產品和系統解決方案相關的所有問題。

Beckhoff 為您提供全面的技術支持，除了Beckhoff 具體產品的應用以外，還包括更廣泛的服務：

- 全球技術支持

- 復雜自動化系統的設計、編程和調試

- Beckhoff 系統組件培訓方案。
